Ліня_03(Кухня)

Редакція 05.08.2026

Під’єднання: двожильним плоским  кабелем струм потрапляє в розподільчу коробку. До неї під’єднано:

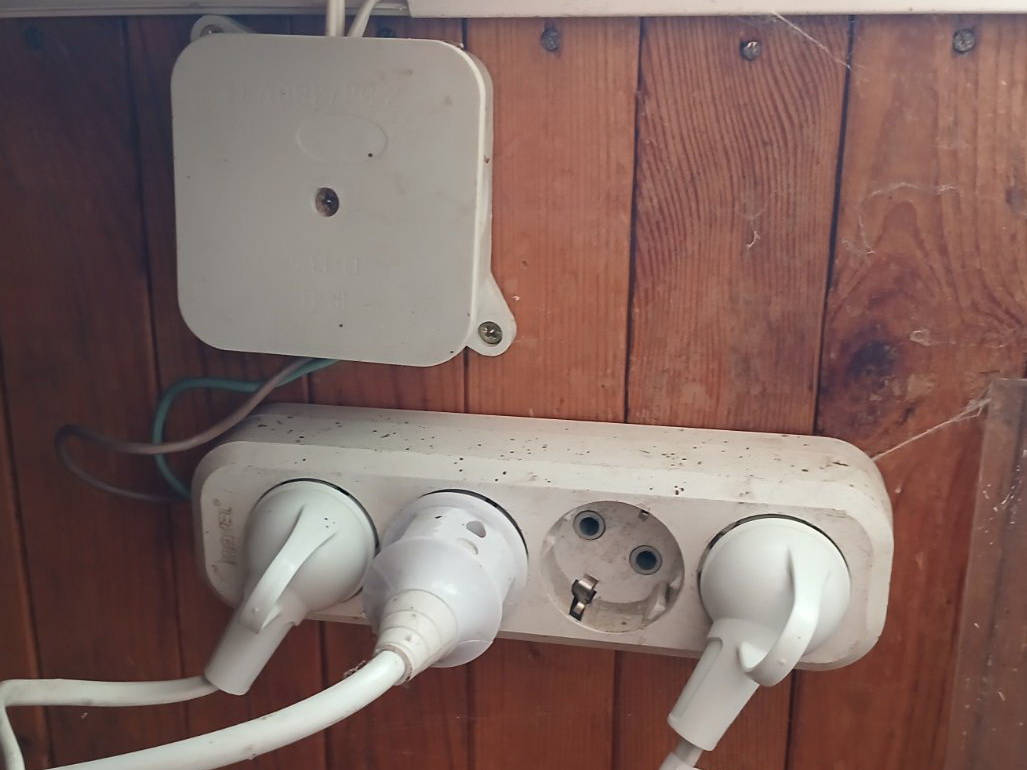

  • 4-х позиційний розгалужувач, розташований на правій стіні, під вікном, що живить блок автоматики у скважені, та проточний водонагрівач;
  • та 5-ті позіційний розгалужувач, розташований під столом, рядом з варочною поверхнею;
  • 3-х позиційний комбінований розгалужувач, розташований над оібнім столом.

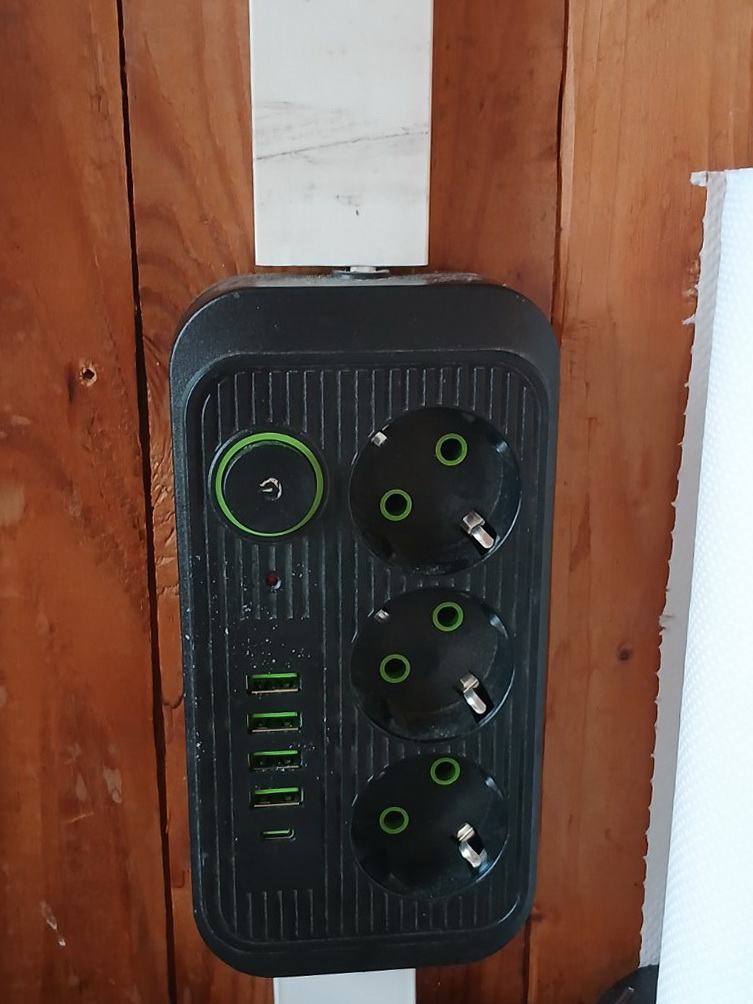

Комбінований розгалужувач. Розташований над столом. Окрім 3-х розеток 220в, пристуні декілька USB розеток. Кнопковий вимикач обслуговує лампу “під старовину”, що висить на обіднім столом. Якщо горить червоний світлодіод, то напруга на цій лінії пристуня.

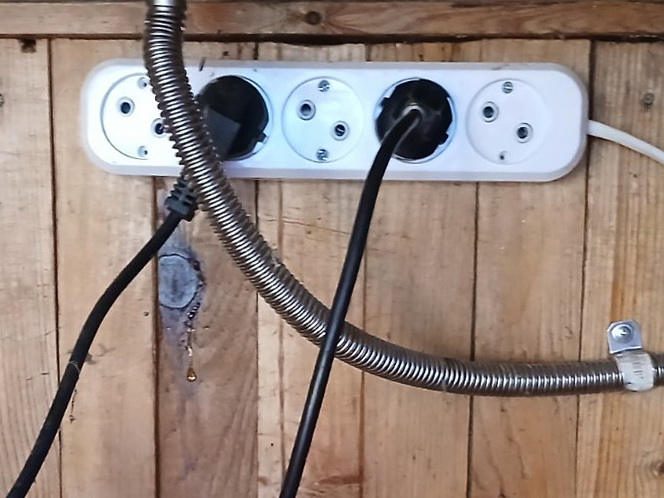

5-ти позиційний розгалужувач. Знаходиться під столом, біля варочної поверхні. До нього під’єднано систему электроподжига варочної поверхні, та систему живлення та керування насосною станцією, що розташована в подполі.

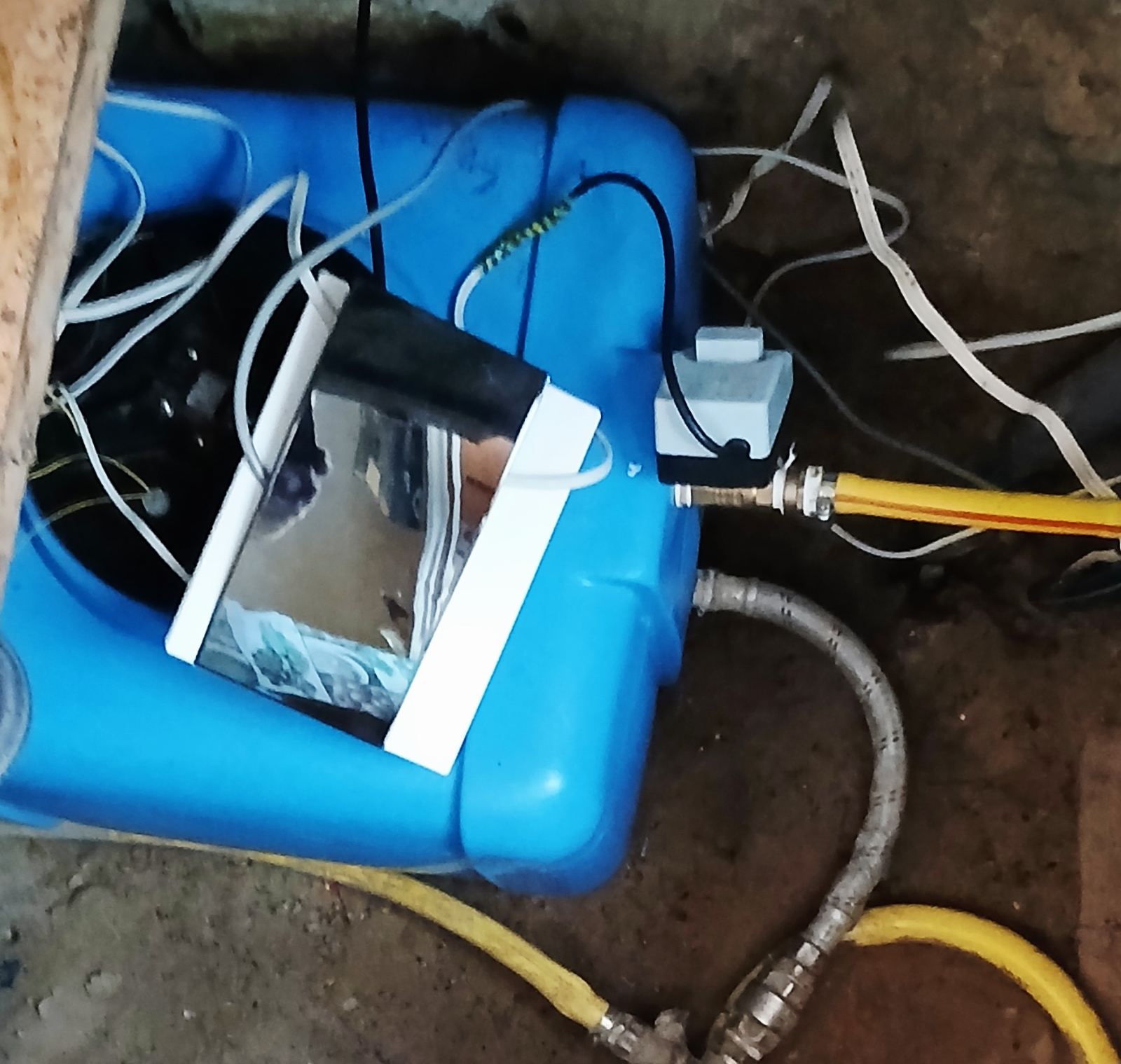

Блок керування насосною станцією.  Розташований у подполі, безпосередньо на ємності, та складається з:
  • поплавковий датчик рівня в баку, значення якого через пристрій на базі ESP32, подається до HomeAssistant;
  • кінцевий датчик верхнього рівня води, значення якого також передається  до HASS;
  • реле живлення станції (вихід – вбудована розетка) , до якого також під’єднані датчики температури та вологості;

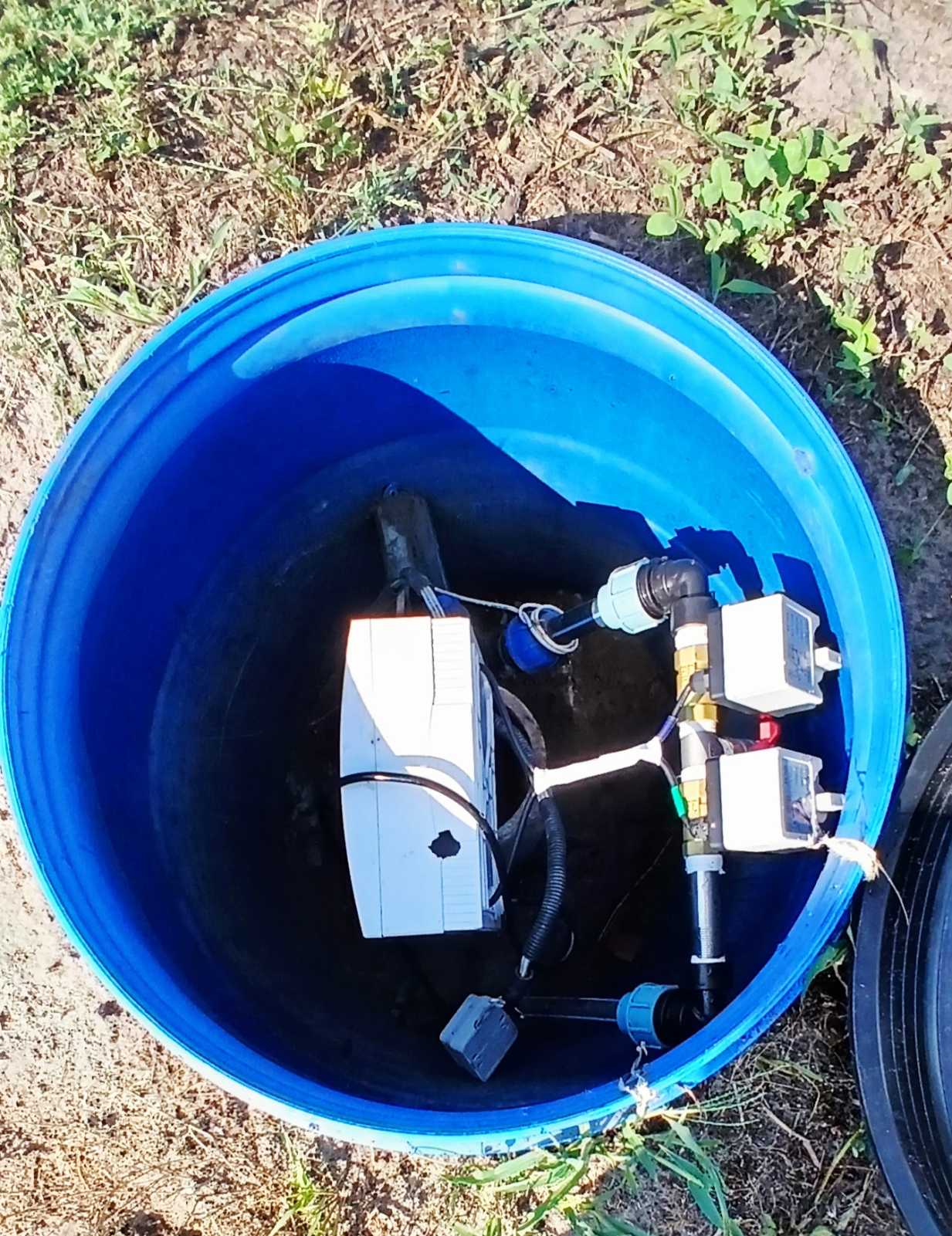

Блок автоматики свердловини. Має в своєму складі два крани 3/4″ з електроприводом, та систему на базі Sonoff 4ch, що дозволяє їми керувати через WiFi.  Також тут знаходиться розетка, до якої приєднується насос, що (в залежності від положення кранів) подає воду чи в великий бак, біля туалету, чи в маленький бак, що на кухні у підпіллі, чи  (коли відкриті обідва крани) дозволяє воді самотьоком перетікати з великого баку в маленький.

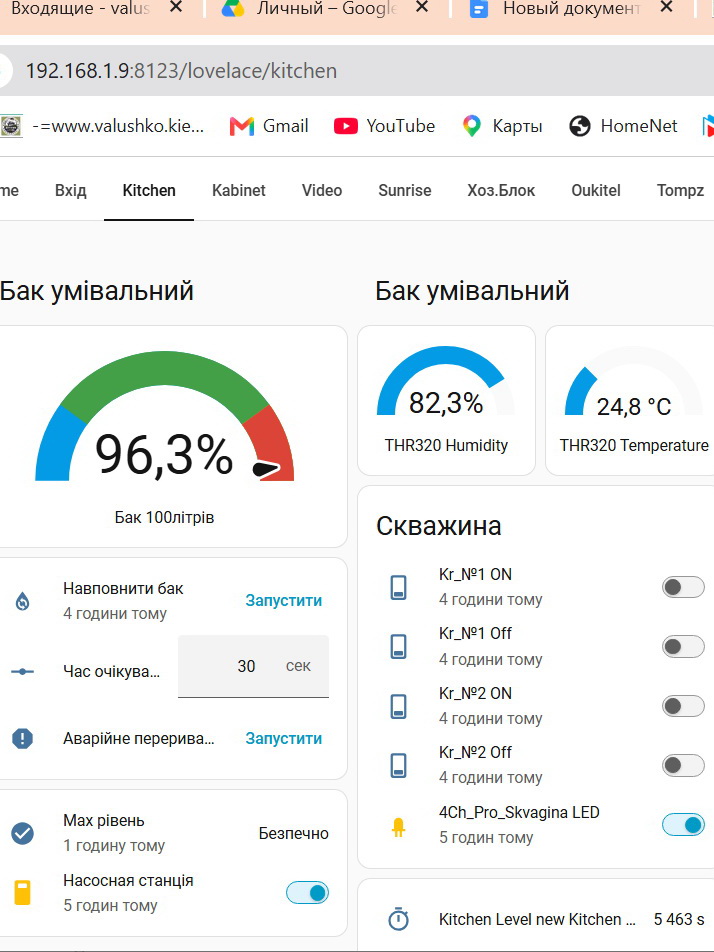

Автоматизації:  Скрипт “Наповнити бак” відкриває обидва крани в скважині, та чекає, доки з великого бака потрібна кількість води самотьоком перельется до баку в подполі. Закриття кранів відбувається при:

  • спрацюванні датчика верхнього рівня;
  • коли закінчився встановлений час, заданий як “час очікування”;
  • аварійному закритті, за допомогою пункту меню “аварійного переривання”

Коли рівень рідини в баку стає меньшим за 40% для запобігання “завоздушення” насосної станцій вимикається подажа живлення через реле ” Насосна станція”.
