Лінія_04 (Господарский блок)

Редакція 01.08.2026

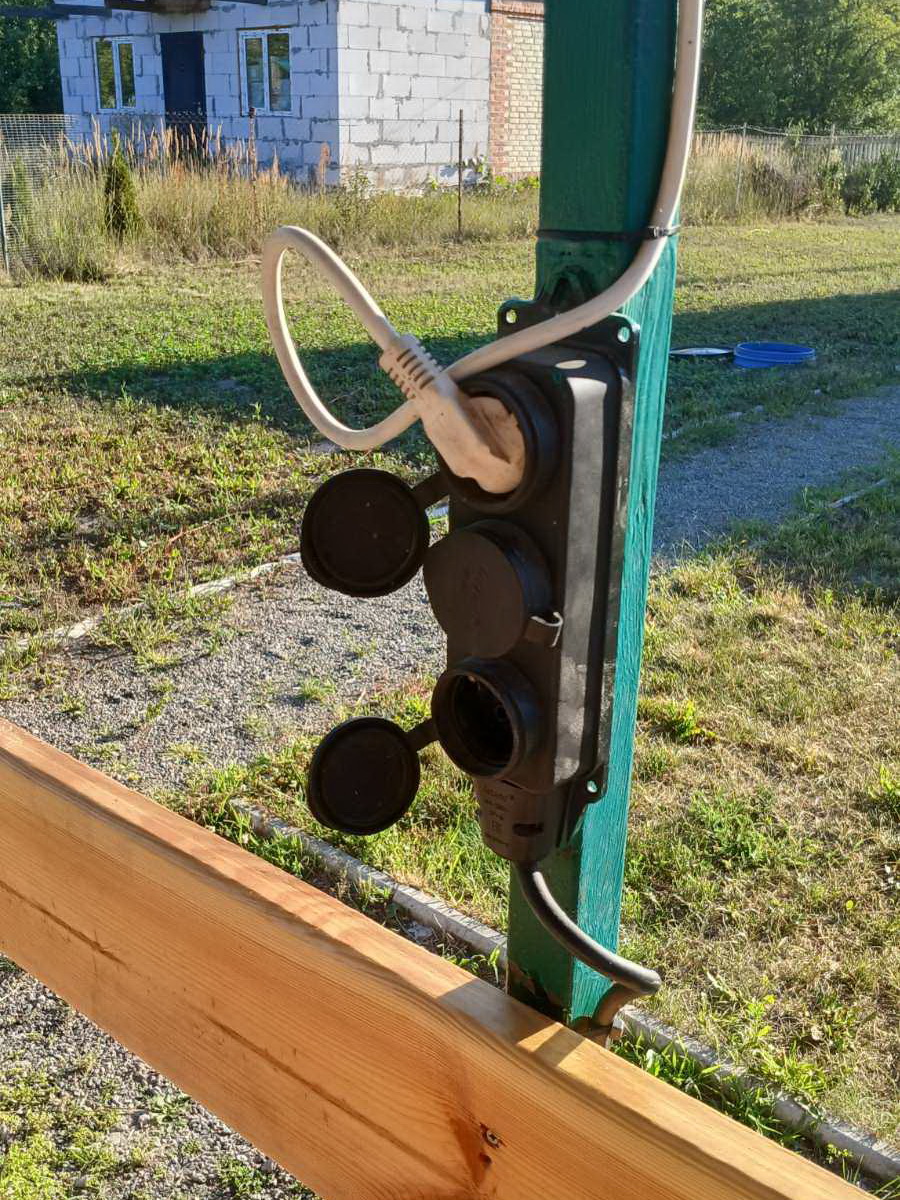

 Під’єднання: 4-жильний кабель від щитка проходить через горище, виходить на вулицю та під землею прямує до господарської будівлі, де підключається до 3-позиційного розгалужувача.

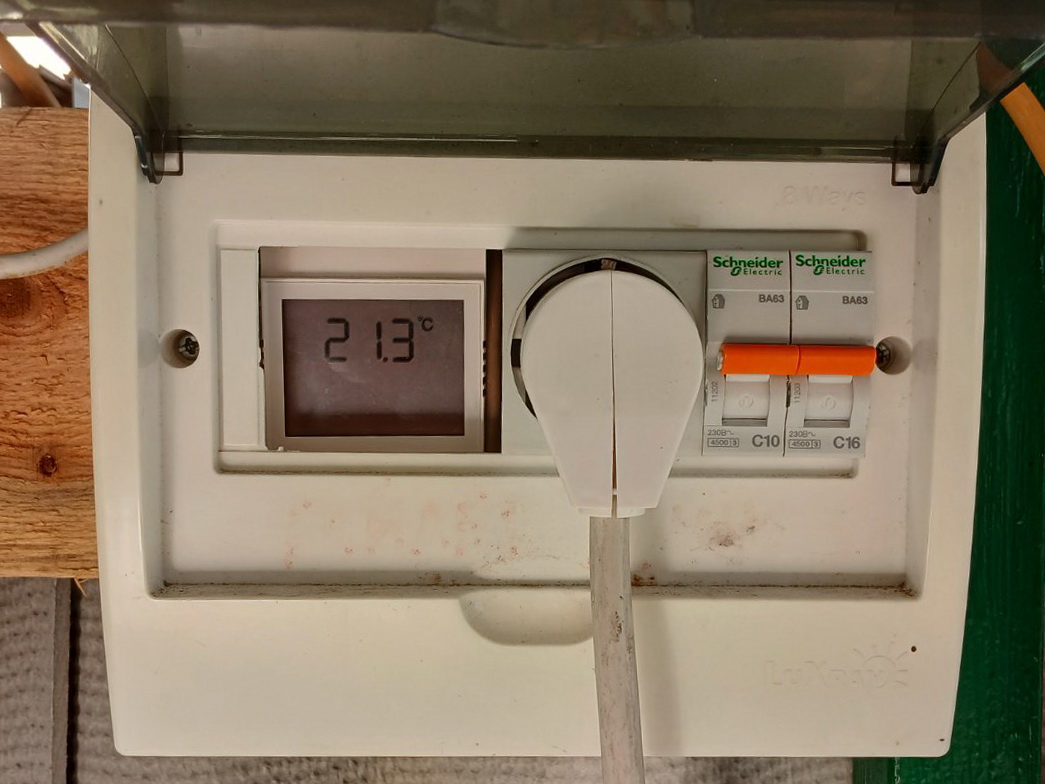

Розподільний блок: Проводка виконана гнучким шнуром, живлення подається на автомати С10 та С16.
    • С16: Живить розподільну коробку в туалеті.
    • С10: Підключено розумне реле THR316D для керування нагрівом води (вбудована розетка), датчик температури та окреме 2-х канальне реле освітлення навісу.

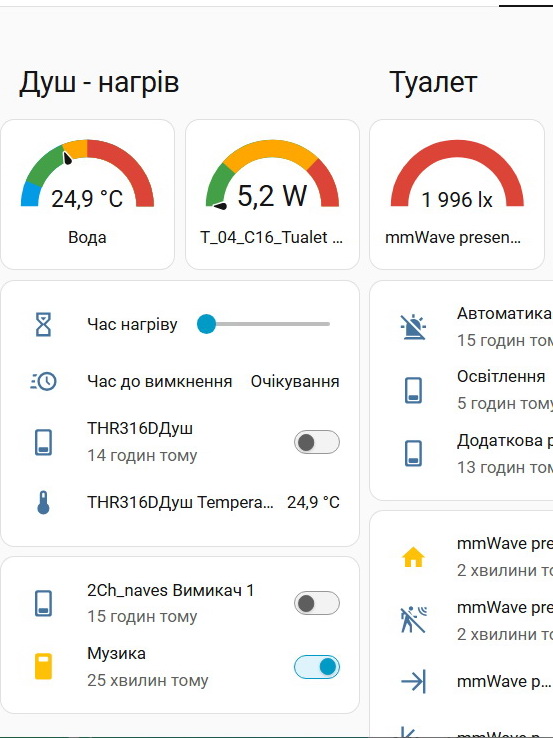

Керування: Система працює через Home Assistant, дозволяючи віддалене керування нагрівом, моніторинг температури та енергоспоживання, а також керування  освітленням (автоматично або кнопками на торці блоку).

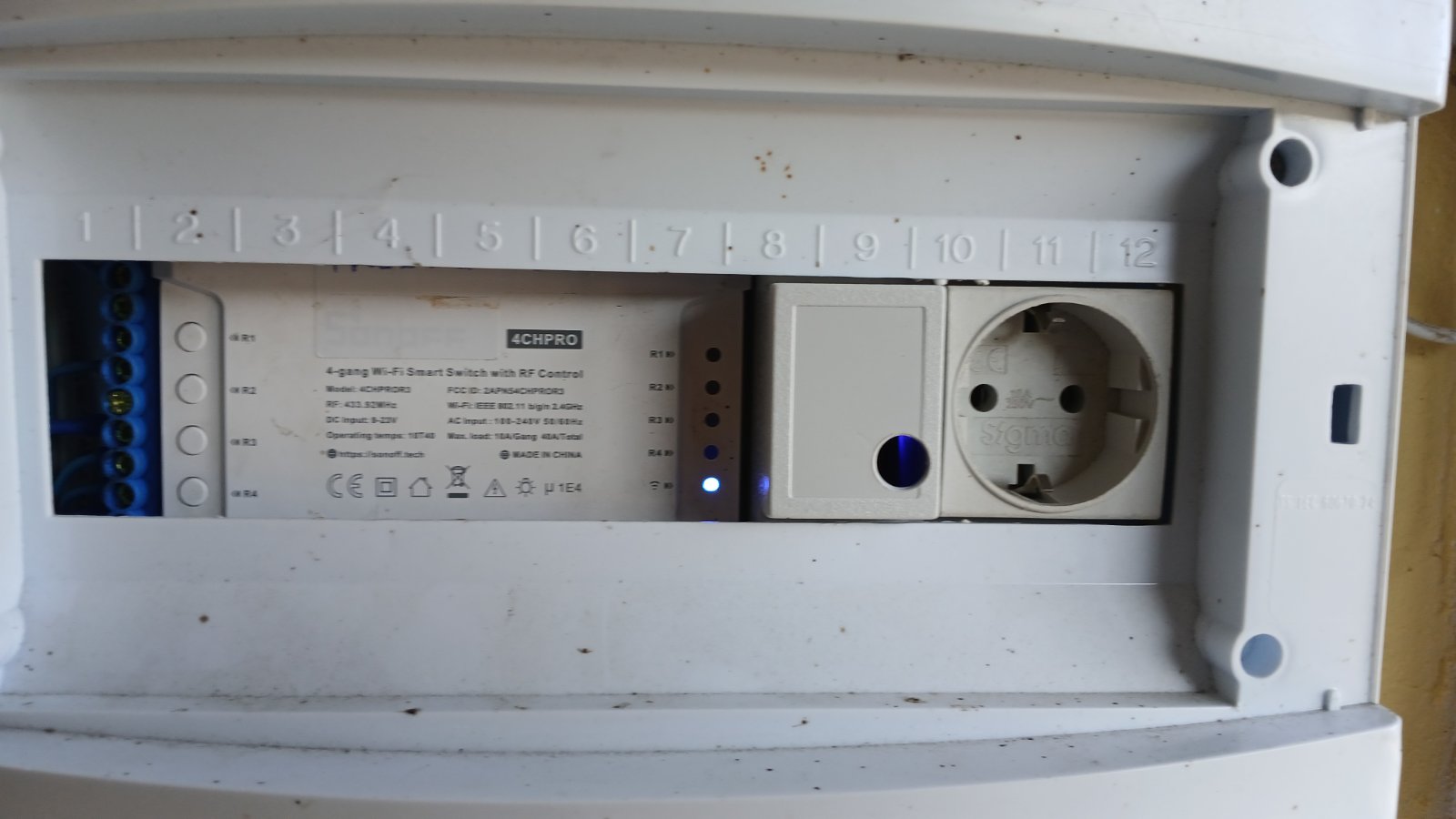

Блок керування: Включає Sonoff 4Ch-Pro та ESP-32 для контролю рівня води (поплавковий датчик, світлодіодна індикація). Можливо керування безпосередньо кнопками реле.
  • Канал 1: Відкрити електрокран  ( автовимкнення 45 сек).
  • Канал 2: Закрити електрокран  ( автовимкнення 45 сек).
  • Канал 3: Освітлення в туалеті.
  • Канал 4: Вбудована розетка.
    Передбачено ручне дублювання (кнопками на торцах коробки), також встановлен блок живлення для датчика присутності.

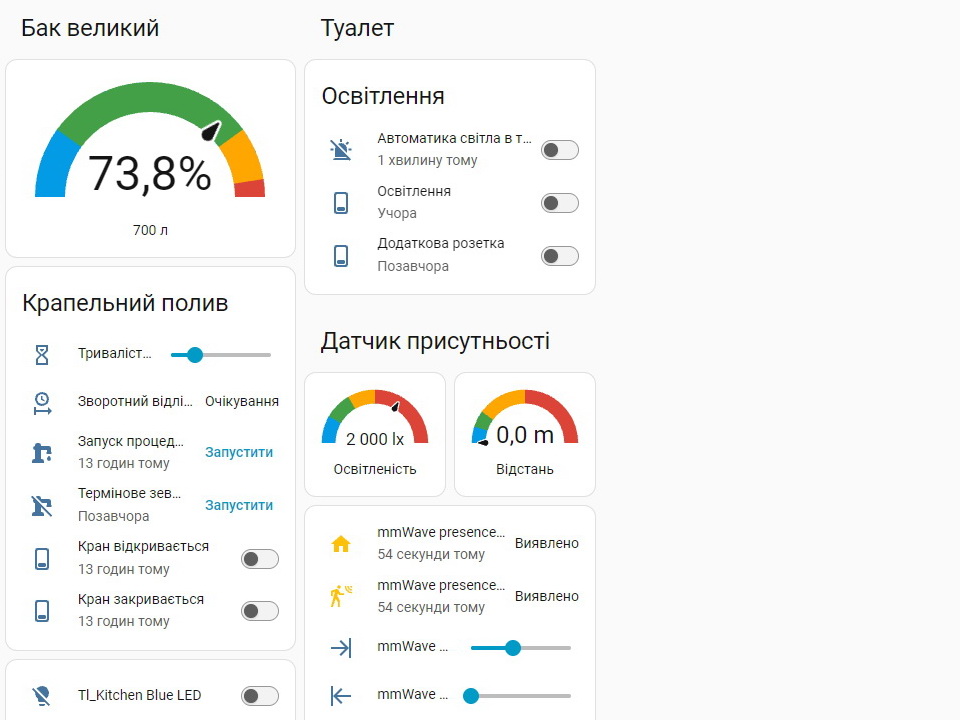

Віддаленє керування. Виконується за опомогою інтегарцій Home Assistant та до дозволяє віддалено та автоматизовано виконувати наступне:

  • моніторинг рівня води у баку;
  • вимикання/вимикання  вбудованої розетки;
  • керування єлектрокраном крапельного поливу;
  • керування освітленням вручну, або автоматично за допомогою датчика присутнбості.

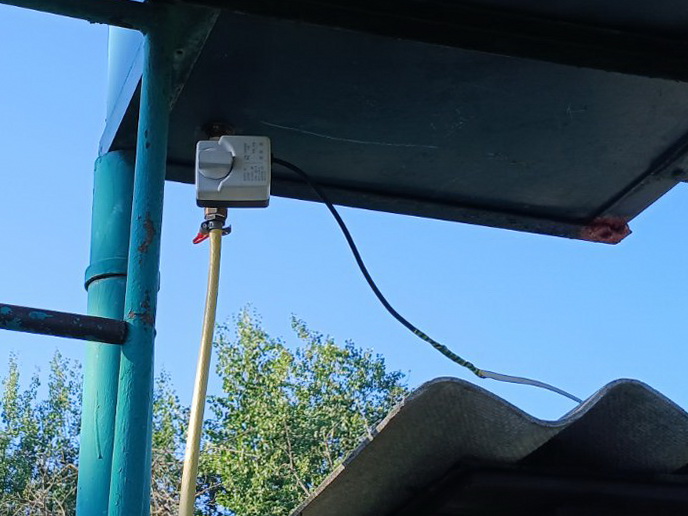

Кран з електроприводом. Підключений по 3 проводній схемі: (загальний/відкривання/закривання) . Дозволяє віддалено, або автоматизовано виконувати крапельний поли
