Электроснабжение

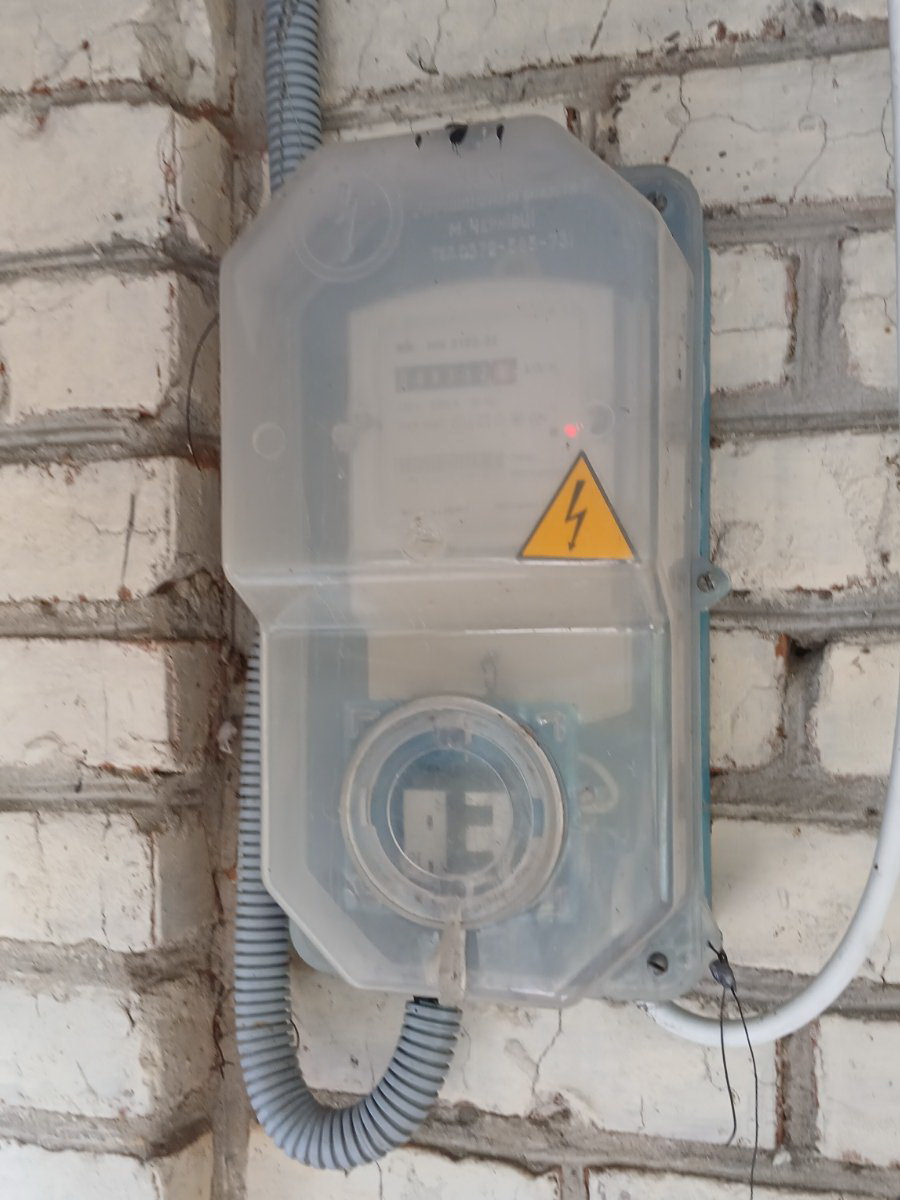

Ввод: 220 вольт от столба заводится на счетчик, расположенный на веранде. От него через 2 автомата, электричество подается в распределительную коробку, расположенную под козырьком над счетчиком, где через клеммную колодку подключается к двум проводам, идущим на стабилизатор.

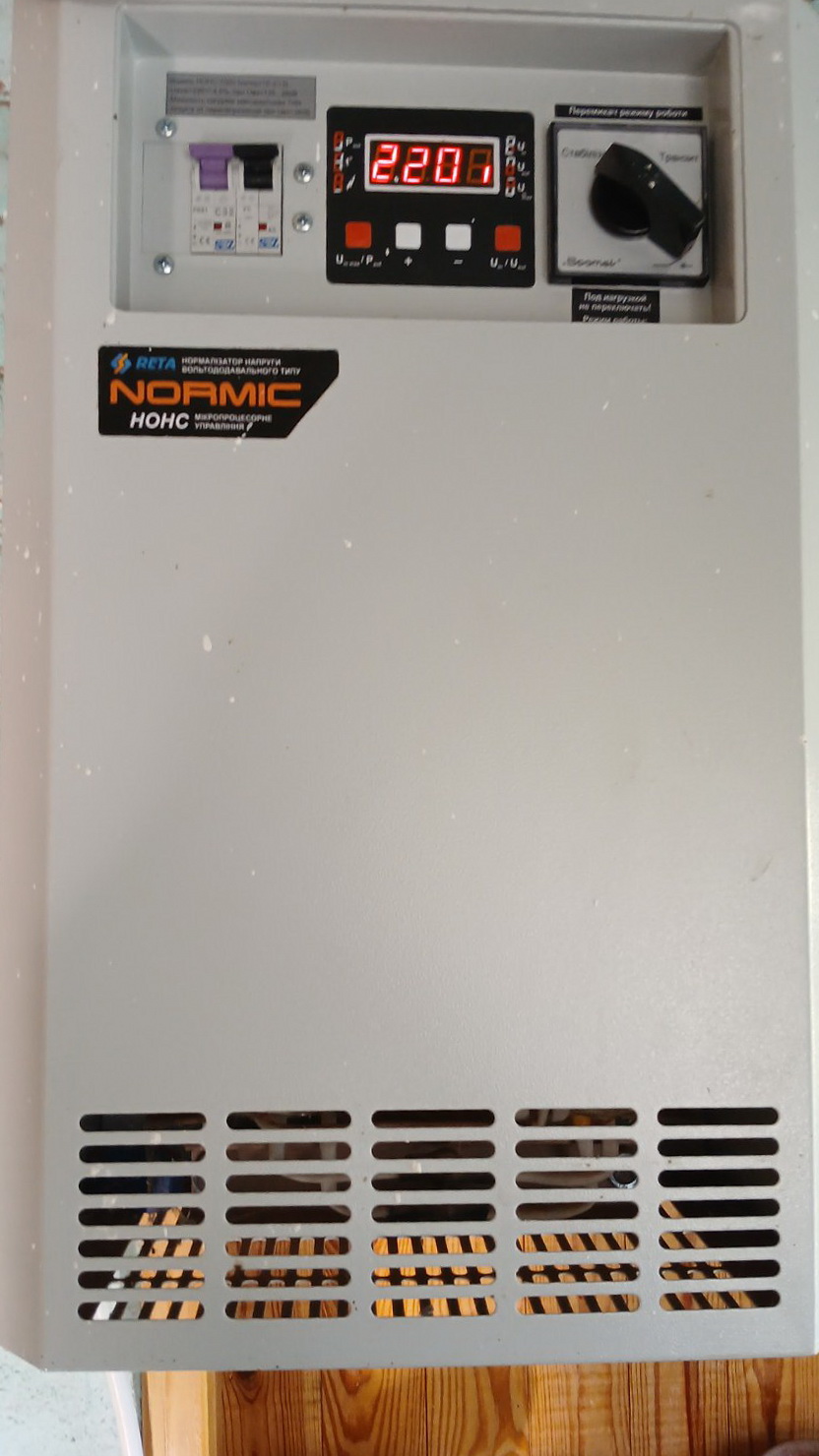

Стабилизатор: Стабилизатор напряжения серии Normic мощностью 5 квт, имеет удаленный Web интерфейс для мониторинга и управления. Включение стабилизатора осуществляется двумя входными автоматами и выполняется с задержкой в 3-5 секунд. Выход стабилизатора идет на сборку входных автоматов. Инструкция по эксплуатации

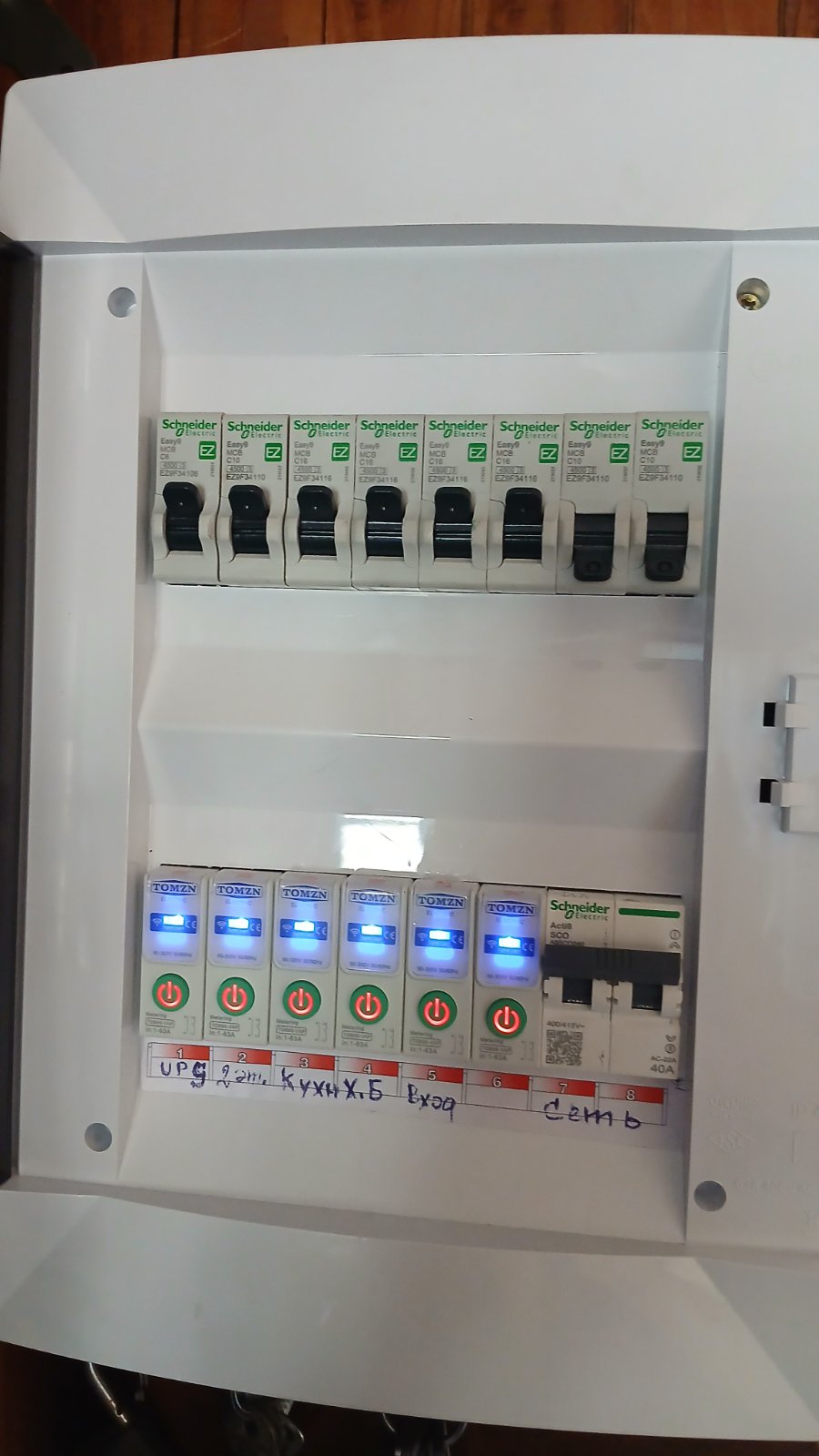

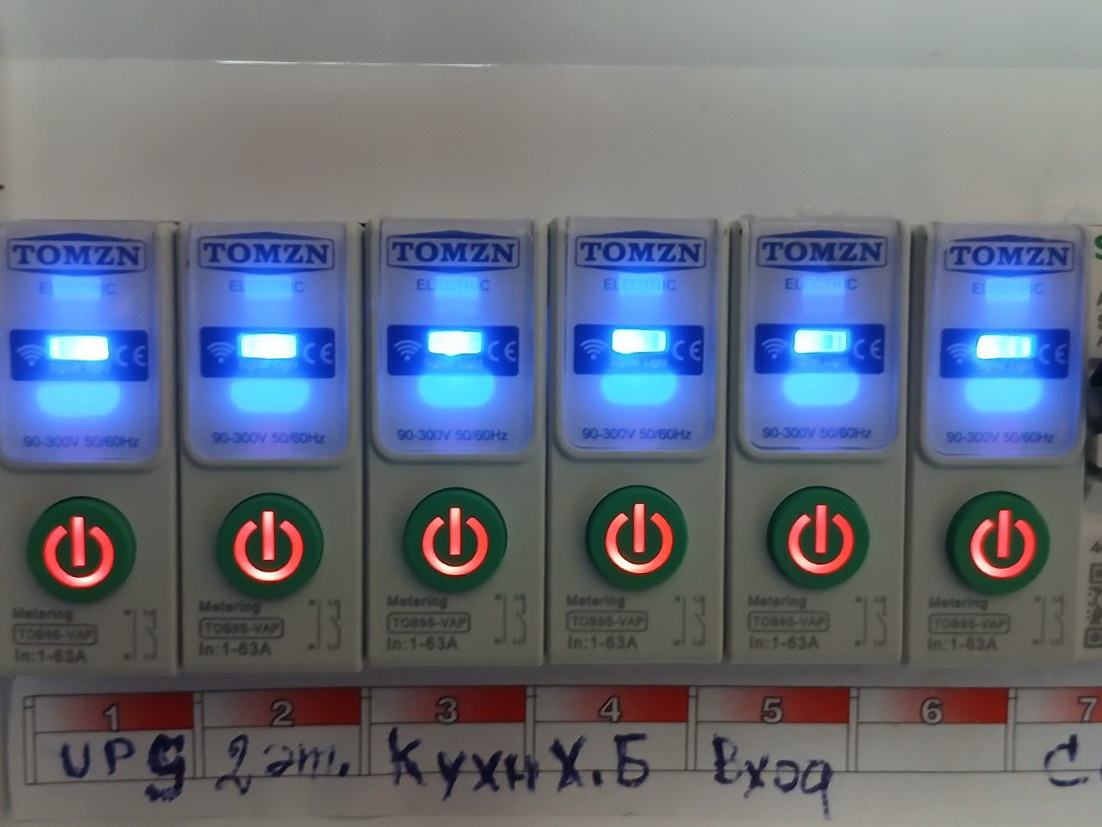

Сборка входных автоматов — коробка в которой находится:

  • Реле напряжения
  • Трех позиционный переключатель питания

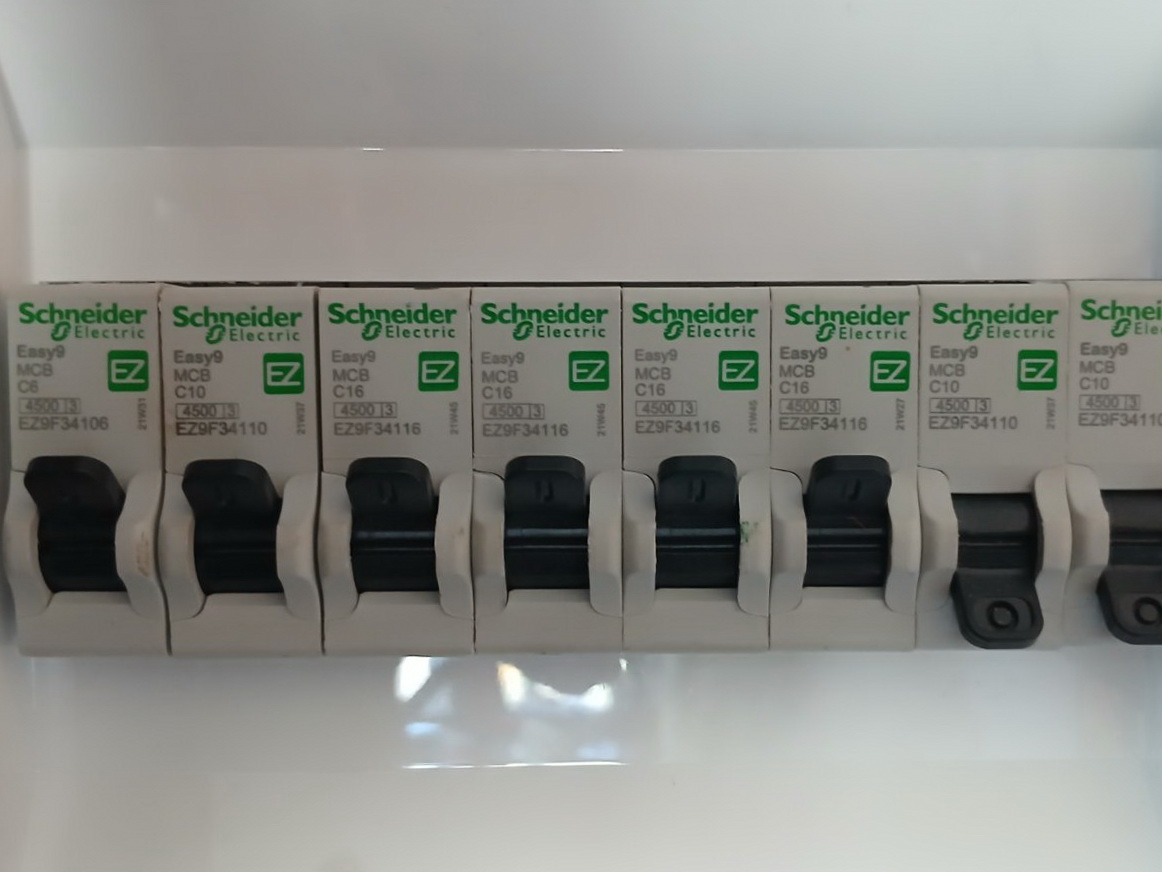

  • Автомат подачи питания на кухню (Ку)
  • Автомат подачи питания на хозблок (Хо)
  • Автомат подачи питания на второй этаж (Д)
  • Автмат подачи питания на дом-через блок розеток под лестницей (стрелка влево)
  • Автмат подачи питания на отдельную сдвоенную розетку, расположенную под сборкой ( стрелка вниз)
Реле напряжения. Модель ZUBR D2-40  настроено таким образом, что при напряжение выше 250 и ниже 160 все потребители отключаются на несколько минут, с последующим повторным включением при восстановление напряжения.Инструкция по настройке и эксплуатации.
Трех позиционный переключатель предназначен для переключения электропитания между общей электросетью и генератором.

  • Верхнее положение — сеть
  • Среднее положение все отключено.
  • Нижнее положение — генератор

Ток от реле напряжения заводится на одни вход. Ток от генератора заводится на другой вход. Выход заводится на автоматы. Таким образом в зависимости от положения 3-х позиционного переключателя на автоматы подается питание или от генераора или от общей сети ( через реле напряжения)

Автомат №1 (Ку) питает следующие потребители, расположенные на кухне:

Блок розеток над столом, со встроенным выключателем лампы, которая висит непосредственно над полочкой
Питание розетка бойлера и насосной станции, расположенной в подполе
Блок розеток электроподжига  плиты  и дополнительной розетки



Автомат № 2:  (Хо)
Черный 4-х жильный кабель уходит на втрой этаж, спускается снаружи по стене, далее под дорожкой идет к хозблоку, где заводится на соединительную коробку, от которой идет в  распределительную коробку из 3 входных автоматов:
Автомат №3 (Д)
Єтот автомат питает второй єтаж
Автомат № 4 (=>)
Все электроснабжение дома запитано через розетку , расположенную на той же стенке, что и сборока автоматов (автомат — стрелка влево). Через этот же блок розеток гибким проводом питается:

  • Єнергоснабжение системы автоматизации и энергоснабжение дома
  • удлиннитель -холодильник, микроволновка, чайник в прихожей
  • вытяжной вентилятор ( требование газовщиков)
Сделать фото Гибким проводом питание подается на блок розеток , расположенных в узле автоматики, (белый провод  слева от лесницы на второй этаж).
С общей этого блока розеток питание подается через соединительную коробку на Wi-Fi выключатель Sonoff 4CH Pro R3 сухой контакт, перепрошитое под Apple Home Kit, которое работает как в режиме управления по радиоканалу (433 Мгц от выключателей) так и в составе Home Assistante.

Это устройство обслуживает

  • Потолочную лампочку в кухне (трехкнопочный выключатель под блоком входных автоматов, клавища ближе к двери — короткое нажатие)
  • Птолочную лампочку в спальне (однокнопочный выключатель справо от входа под телевизором)
  • Потолочную лампочку в кабинете (однокнопочный выключатель, слева от входа в кабинет)
  • Прожектор над калиткой (трехкнопочный выключатель под блоком входных автоматов, клавиша ближе к двери — длинное нажатие)
  • привязка пультов (выключателей)
  • Выбираем управляющую кнопку на передней панели Wi-Fi реле.
  • Жмем на нее быстро два раза.
  • Следом нажимаем на пульте желаемую клавишу привязки.


Далее, от этого же блока розеток питание подается на аналогичное устройство Wi-Fi выключатель Sonoff 4CH Pro R3 сухой контакт, перепрошитое под Apple Home Kit, которое обслуживает:

  • Два светильника над обеденным столом (управление как через Home assistant, так и средняя клавиша выключателя под сборкой входных автоматов)
  • Три светильника над плитой и мойкой (управление как через Home assistant, так и дальняя клавиша выключателя под сборкой входных автоматов)
  • Розутеку верхнюю ( управление только через Home assistant)
  • Розетку нижнюю  ( управление только через Home assistant)
Через сверление в стене питание подается на блок из розеток за телевизором, который обслуживает:

  • Непосредственно телевизор
  • Блок питания антенного усидителя
  • В коробе спускается вниз и идет далее по периметру комнаты и выходит в помещение кабинета в виде розетки



Автомат №5 (стрелка вниз)
Питает блок из двух розеток. К этому же автомату подсоединен сдвоенный выключатель с розетокой, расположенный в прихожей.
